Опора ОПБ2-159 ГОСТ 14911-82 (ОСТ 36-94-83)

Описание и область применения

Опора ОПБ2-159 ГОСТ 14911-82 (ОСТ 36-94-83) предназначена для крепления стального технологического трубопровода с наружным диаметром Дн 159 мм. Опорные конструкции типа ОПБ2 представляют собой металлическую подушку и хомут, который крепится с помощью гаек к основанию. Опоры по ГОСТ предназначены для крепления трубопровода с наружным диаметром от Дн 18 мм до Дн 530 мм. Опоры предназначены для крепления трубопровода транспортирующего продукт с температурой от 0 до 450°С и условным давлением Py до 10Мпа.

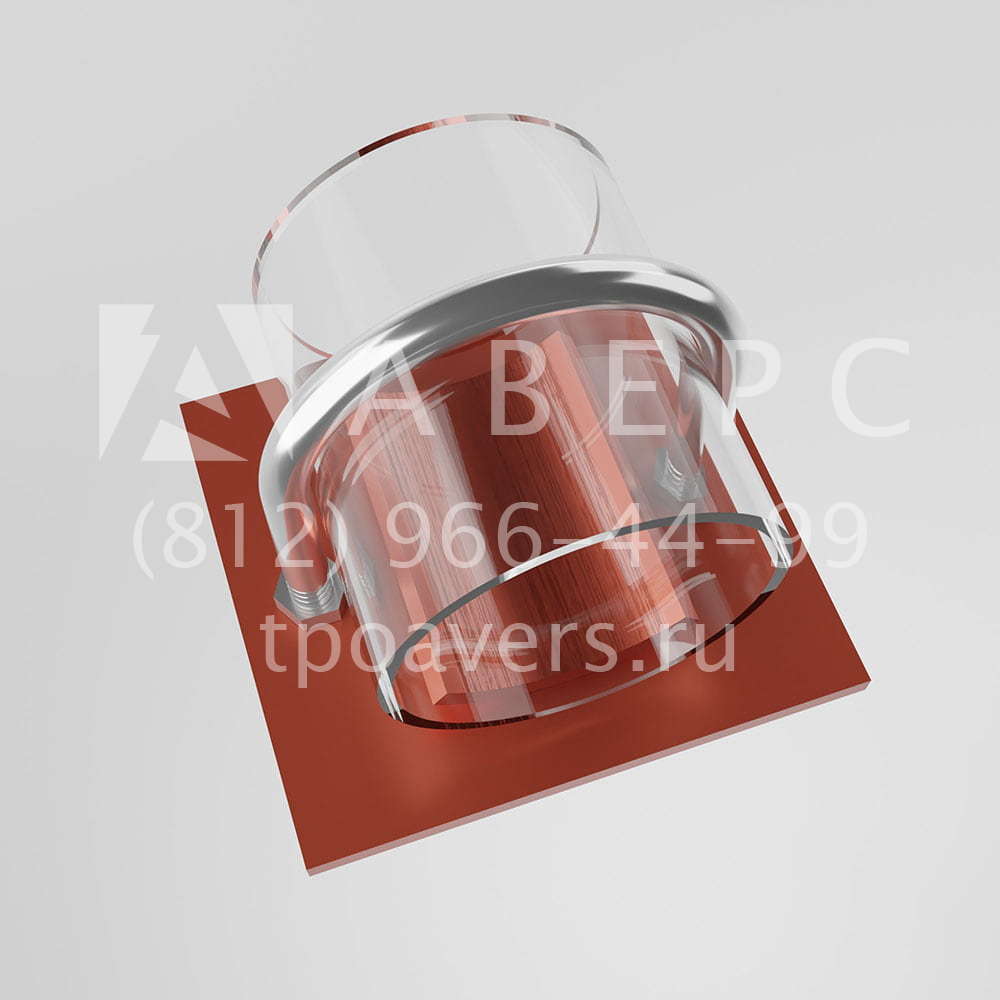

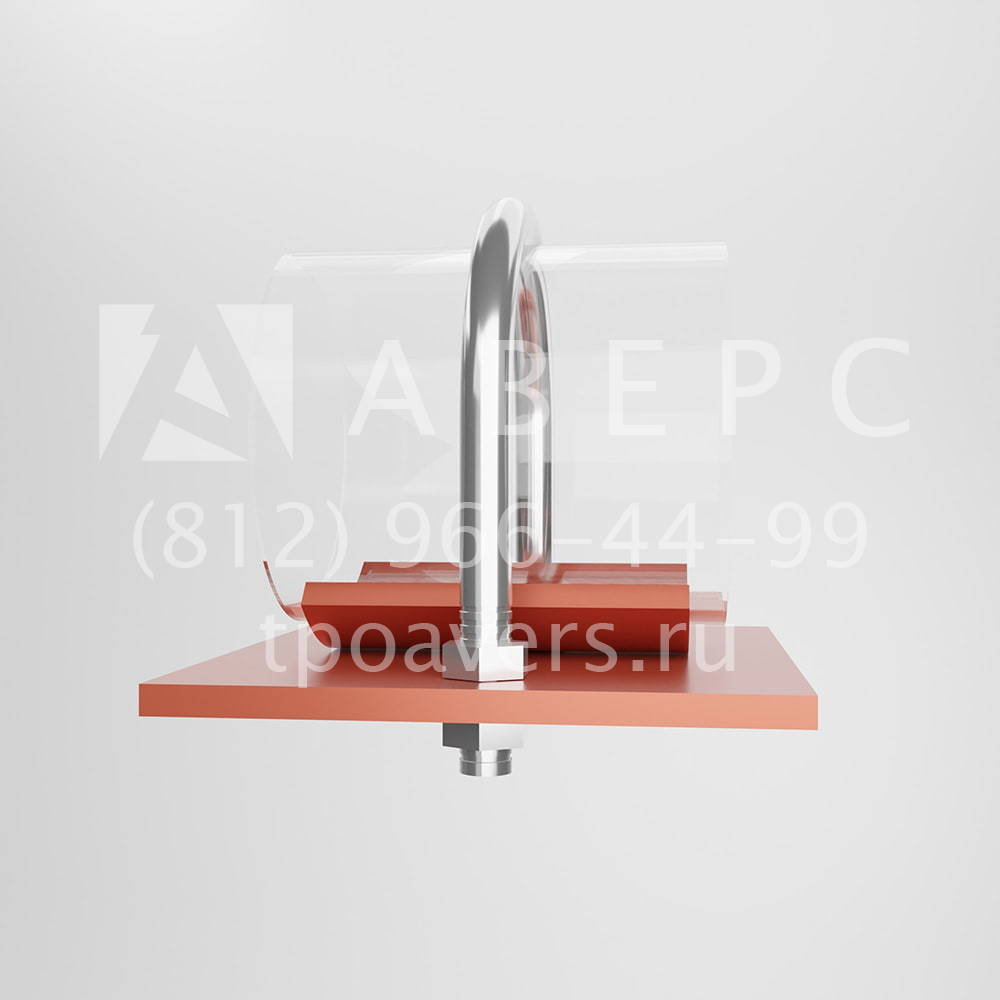

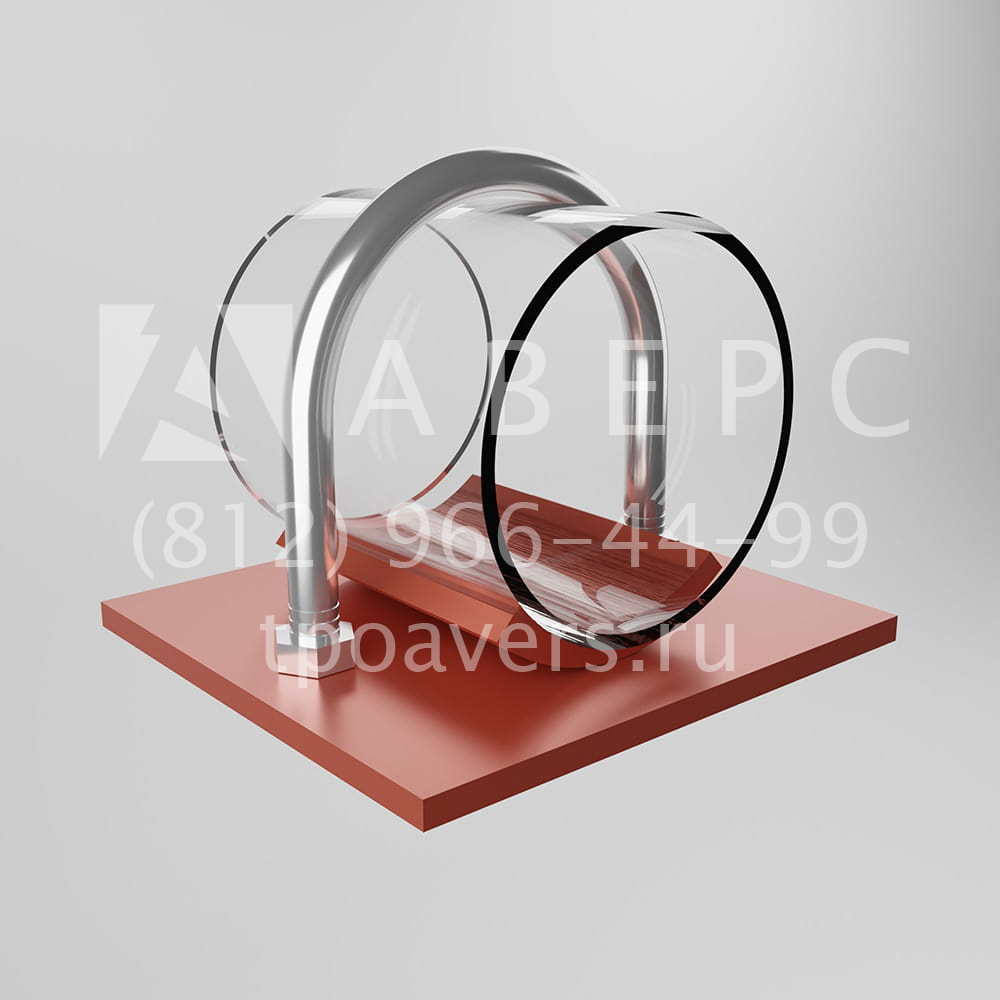

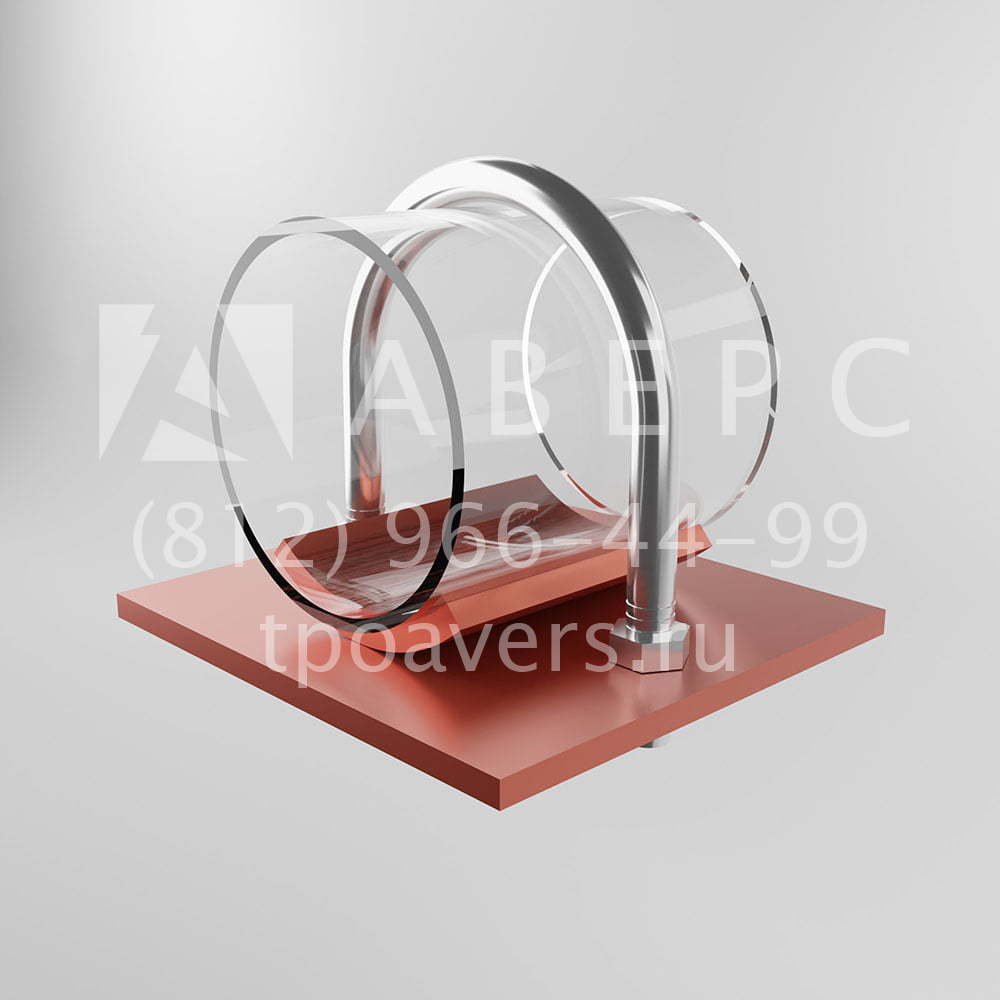

Конструкция опоры реализована тремя деталями. Основная, удерживающая часть - это хомут. Он имеет изгиб, равный окружности трубопровода, и выпрямляется у краев. С каждого края нанесена резьба для гаек, которыми он прикрепляется к несущей конструкции. Для крепления хомута используются гайки соответствующих диаметров. Последняя часть конструкции - это металлическая подушка, она прокладывается между трубой и несущей конструкцией.

ТПО "Аверс" выпускает опоры ОПБ2 из низколегированной, углеродистой и нержавеющей стали. Стандартно опоры ОПБ2 изготавливаются из марки стали - Ст3, 09Г2С, сталь 20, сталь 35, сталь 35Х, сталь 40Х. По запросу возможно изготовление из стали 12Х18Н10Т, 15Х5М, 12ХМ, 12Х1МФ и других сталей. На выбор материала влияют условия применения, регион эксплуатации и степень агрессивности рабочей среды. Предварительно, на этапе входных испытаний, металл тестируют на ударную прочность.

Пример условного обозначения марки опоры типа Б2 ("Б" - бескорпусная) для стального трубопровода с наружным диаметром Дн 159 мм.

ОПБ2-159 ГОСТ 14911-82 (ОСТ 36-94-83)

Бескорпусные приварные опоры отличаются высоким качеством изготовления. Опоры ОПБ2 изготавливаются в соответствии с чертежами ГОСТ 14911-82 или ОСТ 36-94-83 по техническим требованиям ГОСТ 22130-86 (ГОСТ 22130-76). Это позволяет добиться продолжительного срока службы и гарантии долговечности материала, его защищенности от механического воздействия, старения, влажности и низких температур. Вся готовая продукция покрывается несколькими слоями защитного покрытия ГФ-021. Возможные покрытия - термодиффузионное цинкование, горячее цинкование, цинксодержащие эмали, покрытия на основе эпоксидных смол и другие антикоррозийные покрытия.

Таблица подбора
