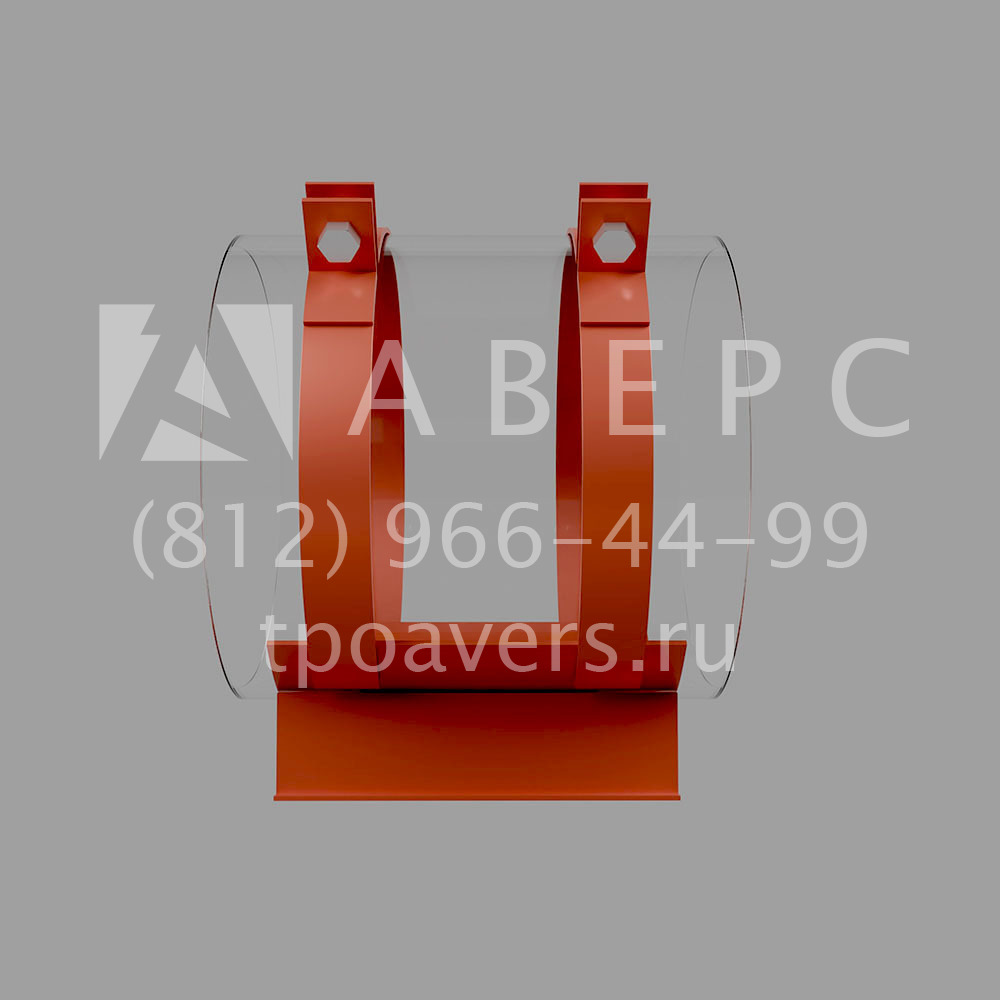

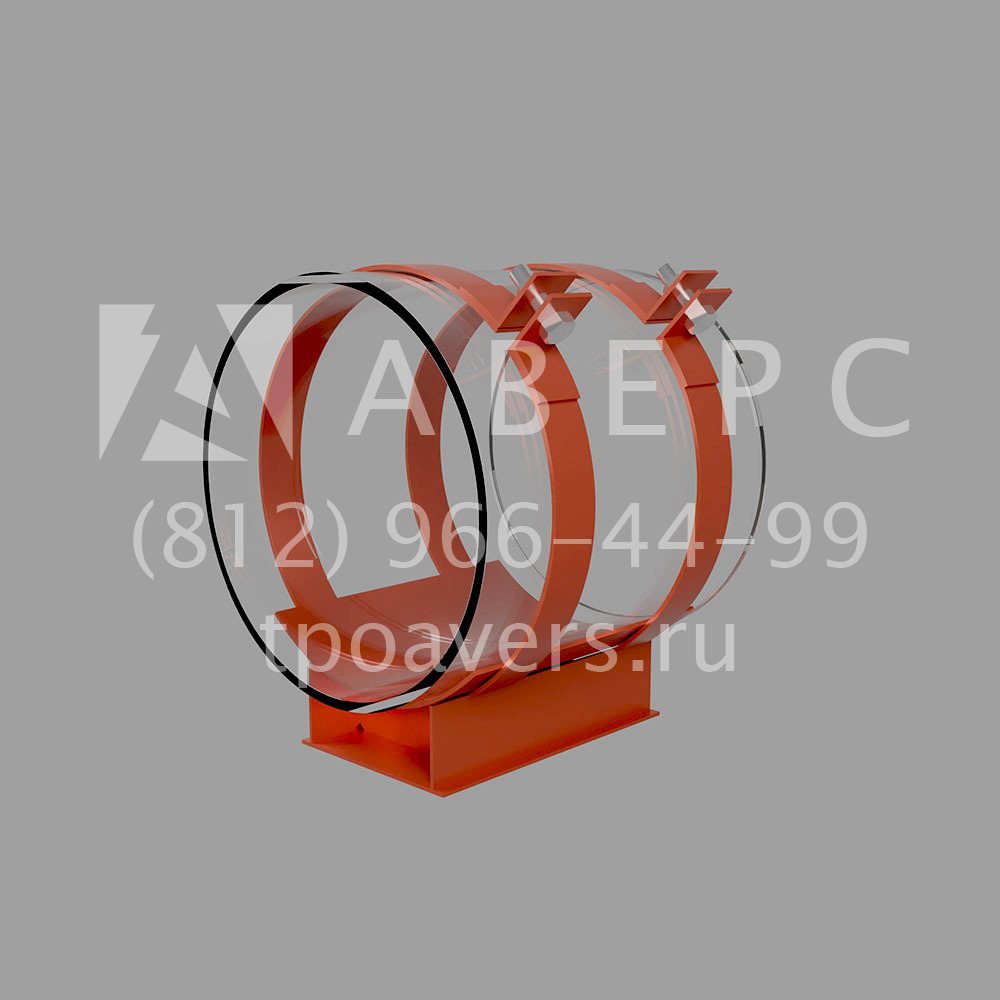

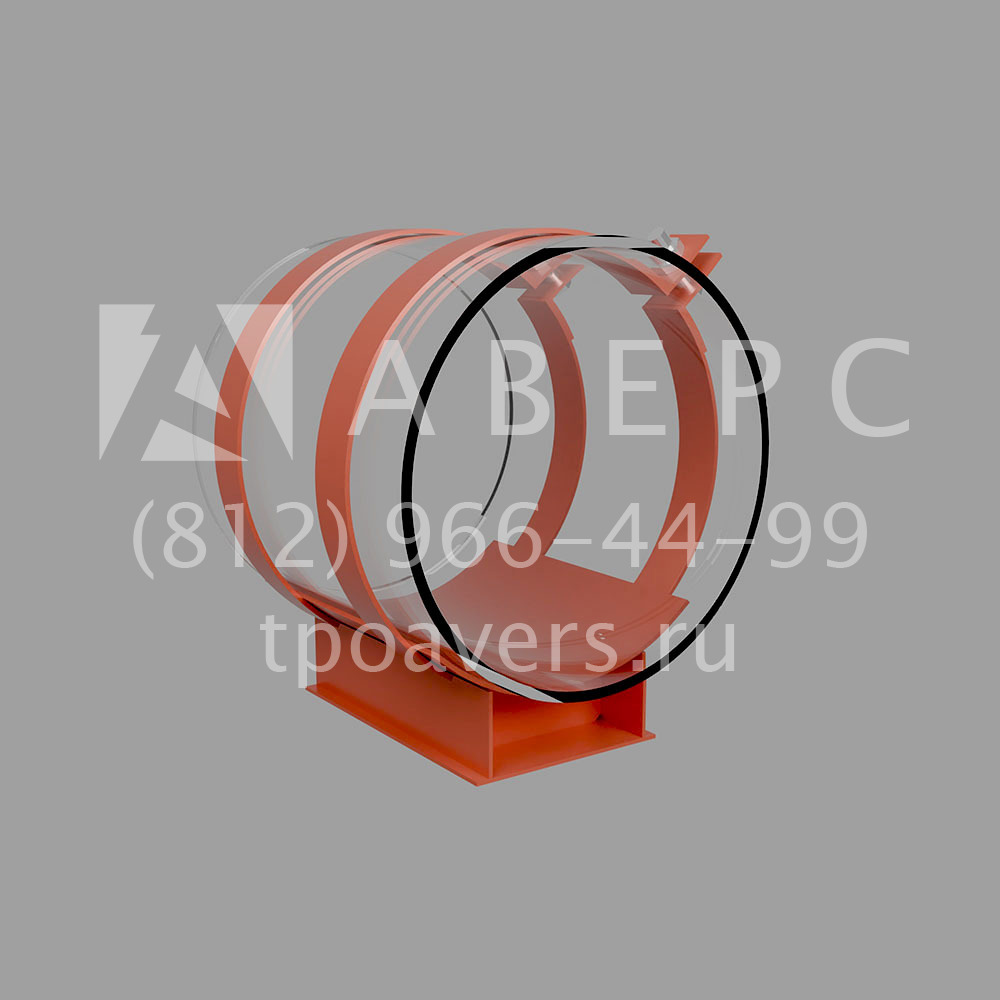

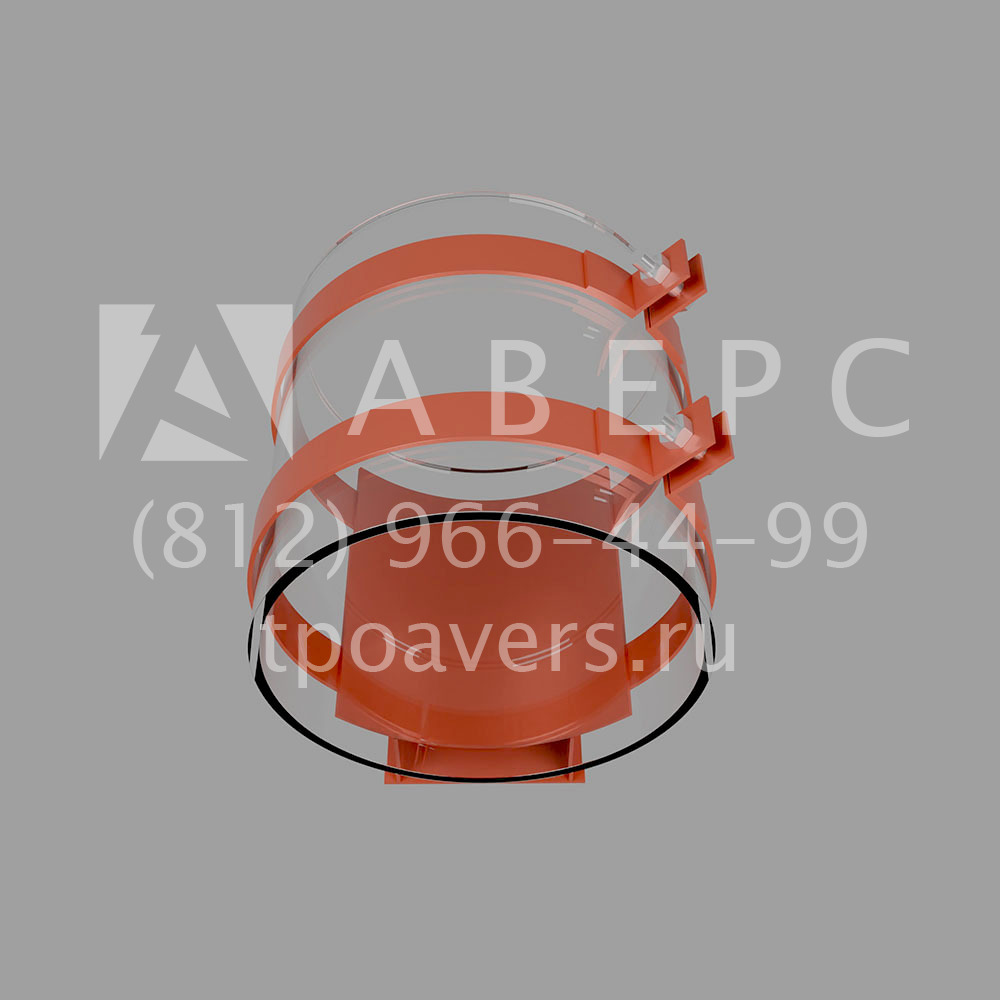

Опора скользящая СПОн 273/400.150

Описание и область применения

Опора скользящая СПОн 273/400.150 предназначена для фиксации трубопроводов надземной прокладки на заданной высоте с возможностью продольного движения для компенсаций температурного расширения или сжатия. Данный вид опор используется для прокладки трубопроводов тепловых сетей в оболочке на основе пенополиуретана с гидрозащитной оболочкой из витой оцинкованной стали.

Опоры для труб в пенополиуретановой (ППУ) изоляции имеют некоторые конструктивные особенности. Опоры СПОн имеют более широкие хомуты и увеличенную длину опорной подушки для исключения повреждений целостности кожуха и изоляции от собственного веса трубы при их фиксации. При прокладке трубопровода встречаются ситуации, когда необходимо устанавливать опоры в изоляции. В этом случае после установки трубопровода, места крепления к опорам закрываются теплоизоляцией.

Технический документ ТД-1-487-1997.00.000 разработана для проектирования, изготовления и монтажа подкладных скользящих опор при подземной (в футлярах и канальной) и прокладки надземной трубопроводов тепловых сетей диаметром от 50 до 1000 мм в пенополиуретановой оболочке по ТУ 5768-001-23085909-97 и ТУ 5768-001-11146497-97.

Опоры СПОн изготавливаются из горячекатаного листа, с помощью гильотинной резки и приварных сплошным швом хомутов. Крепление держателей производится с помощью болтов и гаек, на готовую скользящую опору наносят защитное покрытие. Стандартное покрытие – транспортировочный грунт ГФ-021. Возможны покрытия – термодиффузионное цинкование, горячее цинкование, цинкосодержащие эмали, покрытия на основе эпоксидных смол и другие антикоррозийные покрытия.

Опора скользящая СПОн 273/400.150 - предназначена для трубы с наружным диаметром Дн 273 мм, а в ППУ изоляции диаметром Дн 400 мм, с расстоянием от нижней грани стальной трубы до верха опорной конструкции – 150 мм.

Основные функции опор СПОн: - стабильное удержание трубопровода на заданной высоте в соответствии с проектным расположением; - обеспечение подвижности труб по горизонтали во избежание их разгерметизации в процессе температурных сужений и расширений материала; - предупреждение аварийных ситуаций, связанных с поломкой трубопровода в результате деформации его элементов; - эффективное распределение нагрузки между секциями системы и наружной подкладной опорой. За счет хомутовой конструкции скользящая подкладная опора СПОн для трубопровода наружной прокладки обеспечивает сохранность изоляции труб. Конструкция опоры проста и включает: опорную систему (башмак), полухомуты, крепеж (болты и гайки). Хомутовая часть опоры соединена с основой сварным методом. При этом используют электроды типа Э42 (ГОСТ 9467-60). Вся изготавливаемая продукция нашего предприятия проходит многоуровневый контроль качества и поставляется в полном комплекте с крепежными системами, метизами для монтажа, техническим паспортом и сертификатами на весь используемый при изготовлении металл.
