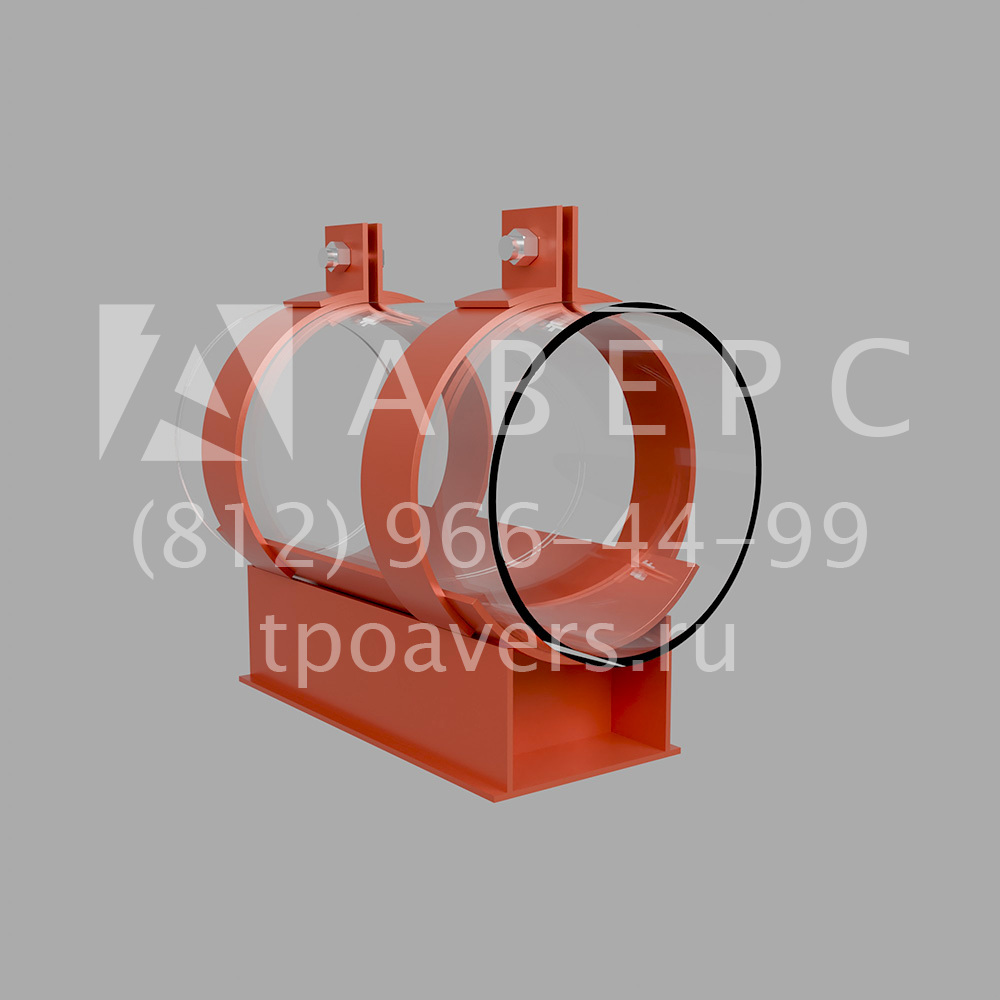

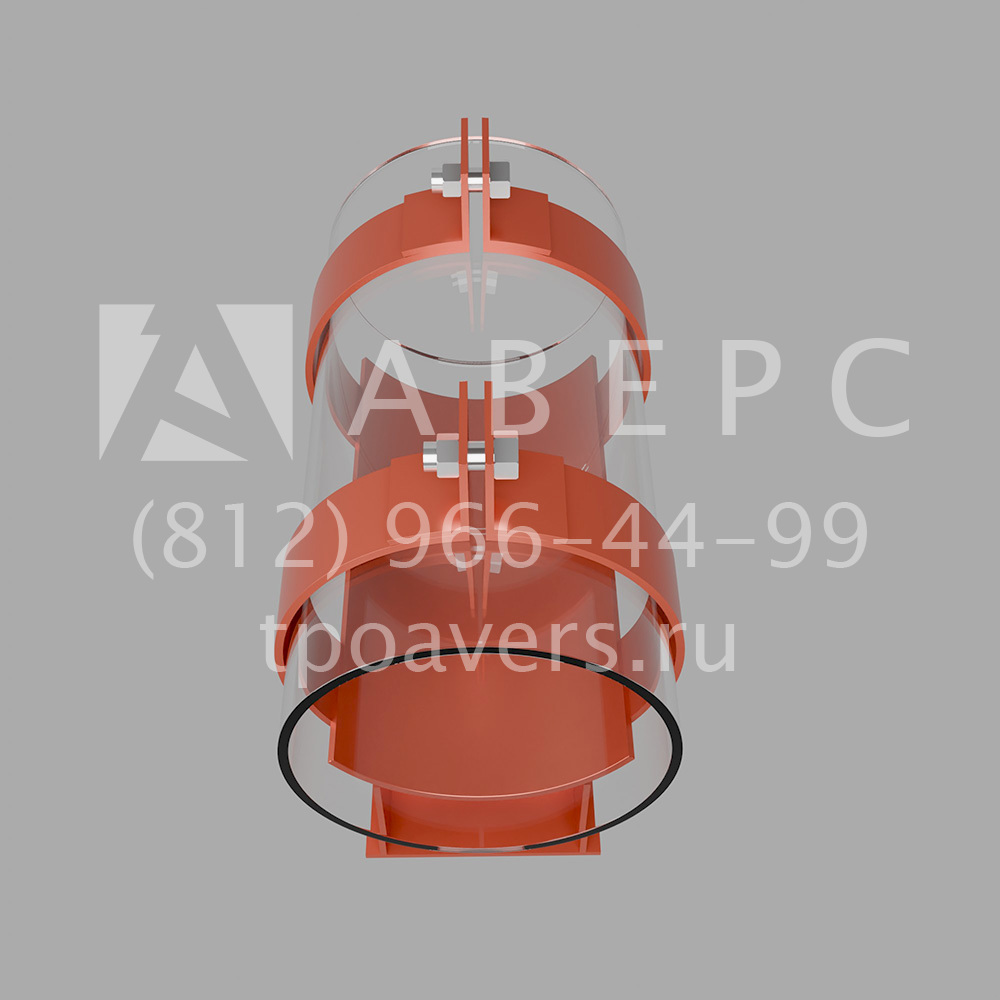

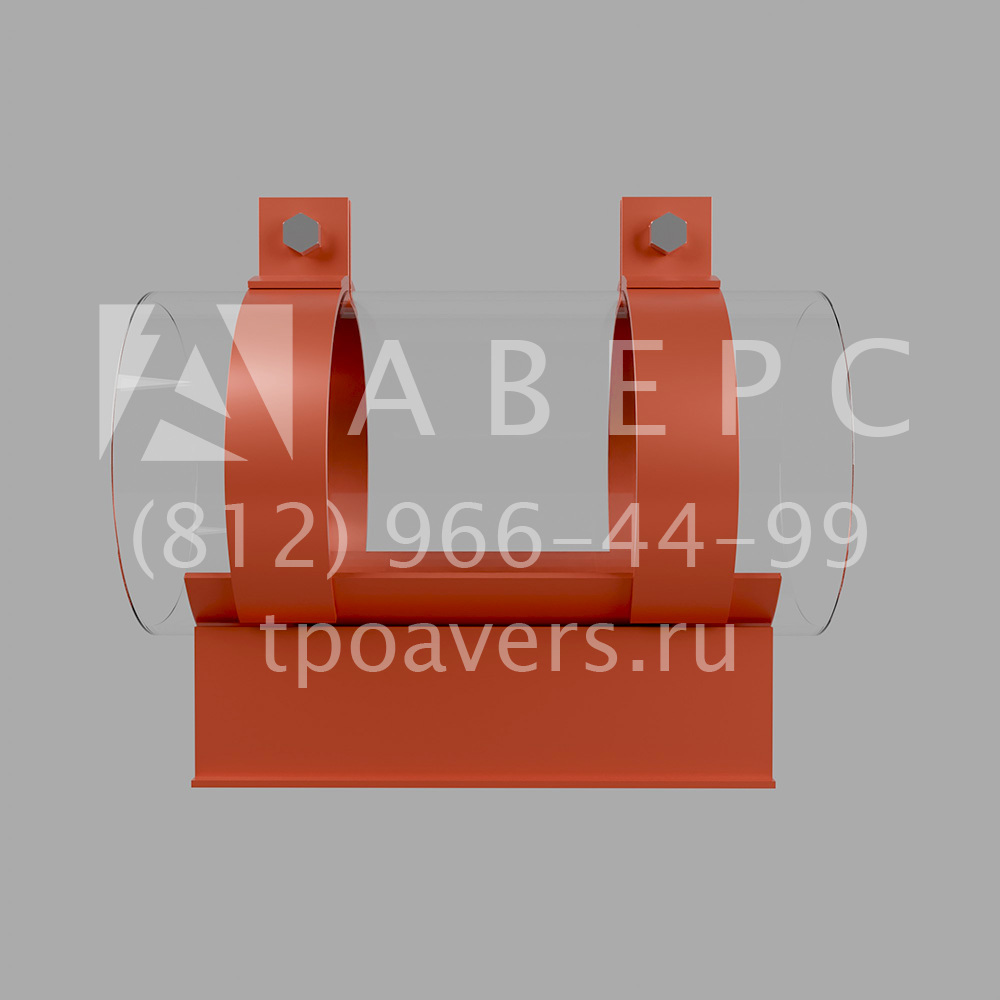

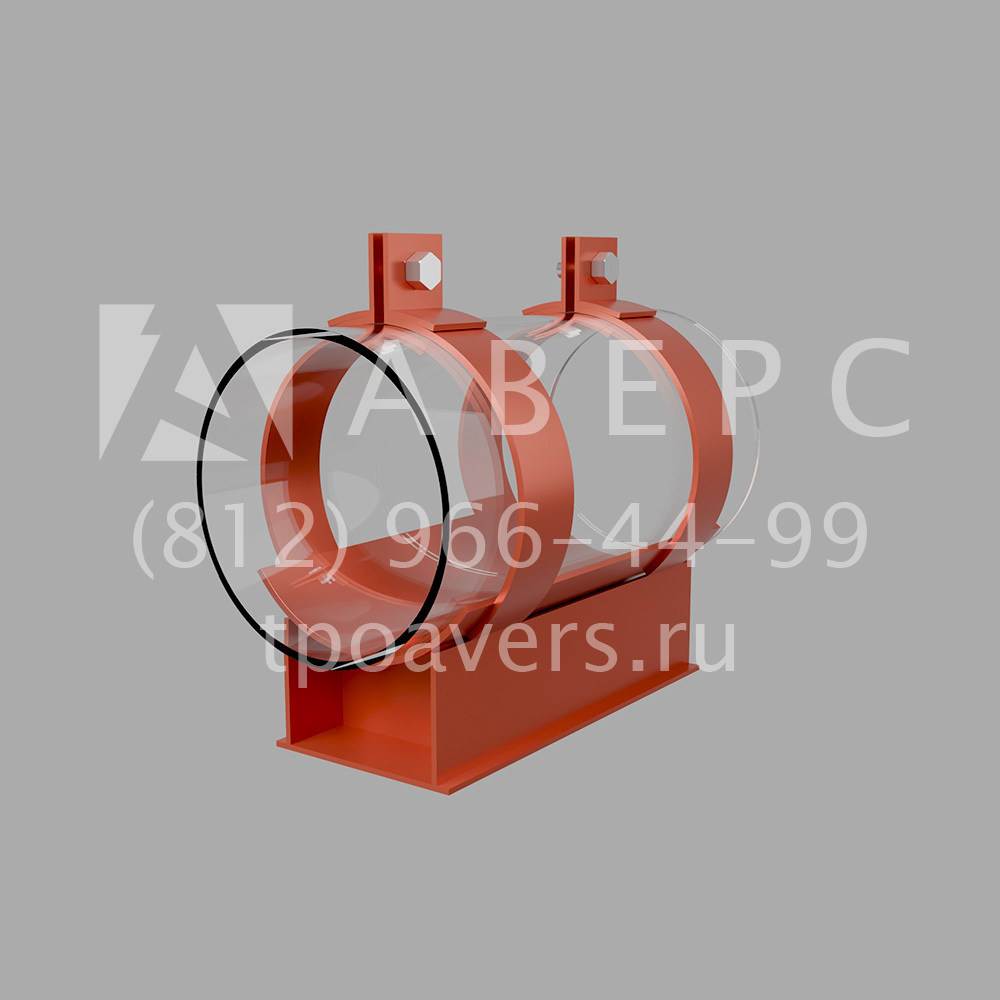

Скользящая опора в футляре ФСО2 76/160/377

Описание и область применения

Опора ФСО2 76/160/377 - скользящая подкладная опора в футляре, предназначена для установки участках, приближенных к углу поворота трубопровода подземной прокладки для его фиксации на определенной высоте с возможностью продольного движения для компенсации температурного расширения или сжатия, а также вибрационных воздействий.

Опоры защищают от повреждений теплоизоляционное покрытие трубопровода и обеспечивают продольное перемещение трубопровода от температурных деформаций и вибраций там, где оно предусмотрено проектом. Опоры воспринимают только вертикальные нагрузки от массы теплотрасс.

Кроме того опоры ФСО2 76/160/377 компенсируют различные технические недочеты проектирования и строительства теплотрасс. Для лучшей работы нередко снабжаются дополнительной защитой от коррозии и блуждающих токов. Опоры изготавливаются из горячекатанного листа, с помощью гильотинной резки и приваренных сплошным швом хомутов. Крепление держателей производится с помощью болтов и гаек, на готовую скользящую опору наносят защитное покрытие.

Опоры изготавливаются для труб размером от 57 до 1020 мм и в трех исполнениях в зависимости от высоты башмака: 100мм, 150мм, 200мм. Устанавливаются на опорные подушки (ОП) с металлическими подкладками, что не дает опоре скользить по бетону, под башмаком опоры следует проложить 2-3 слоя изола с выступом не менее 15 мм в каждую сторону. Опоры поставляются комплектно согласно рабочим чертежам, разработанным в установленном порядке.

Таблица подбора
