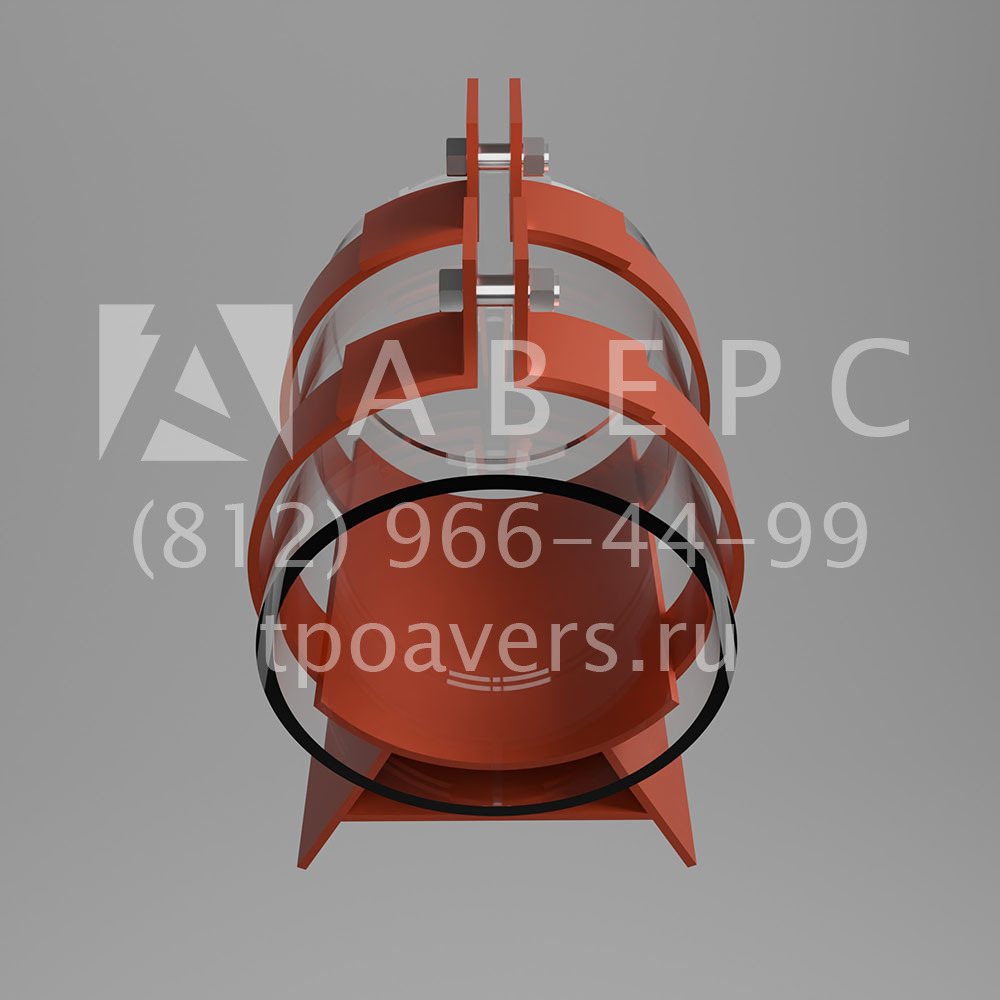

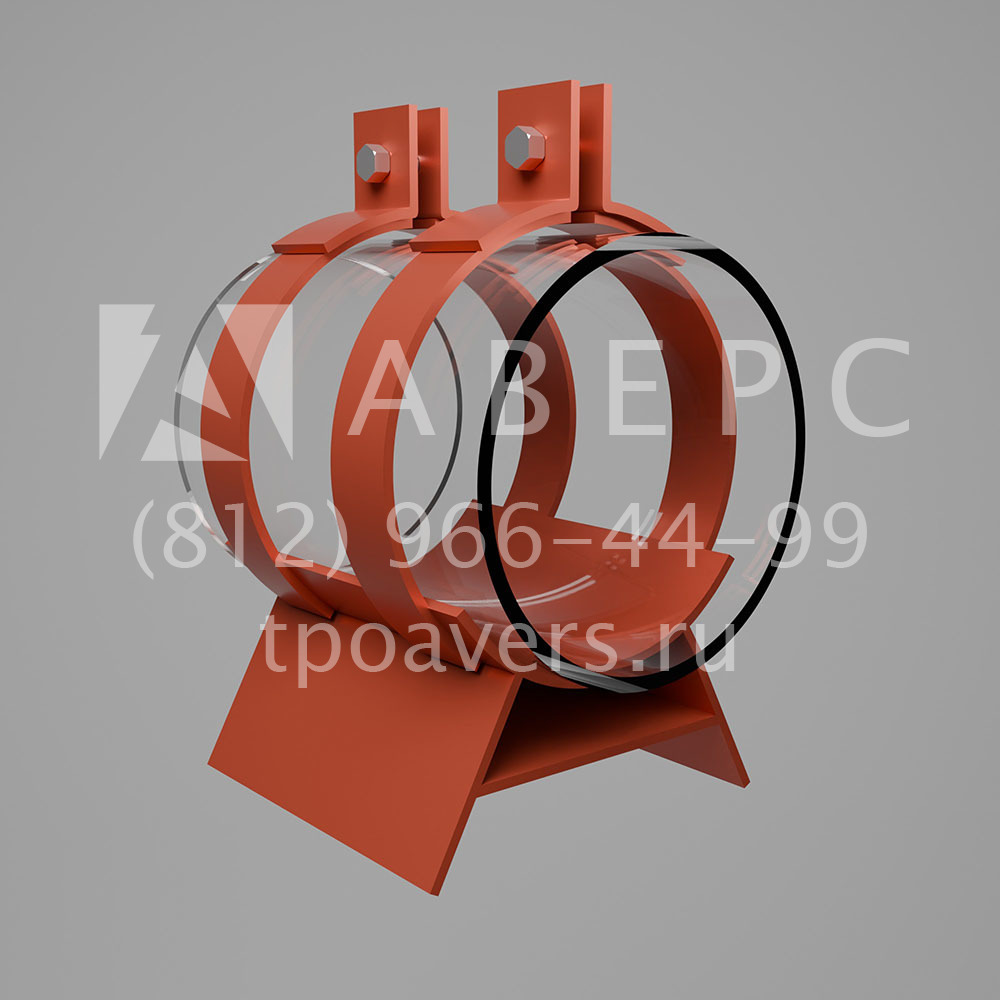

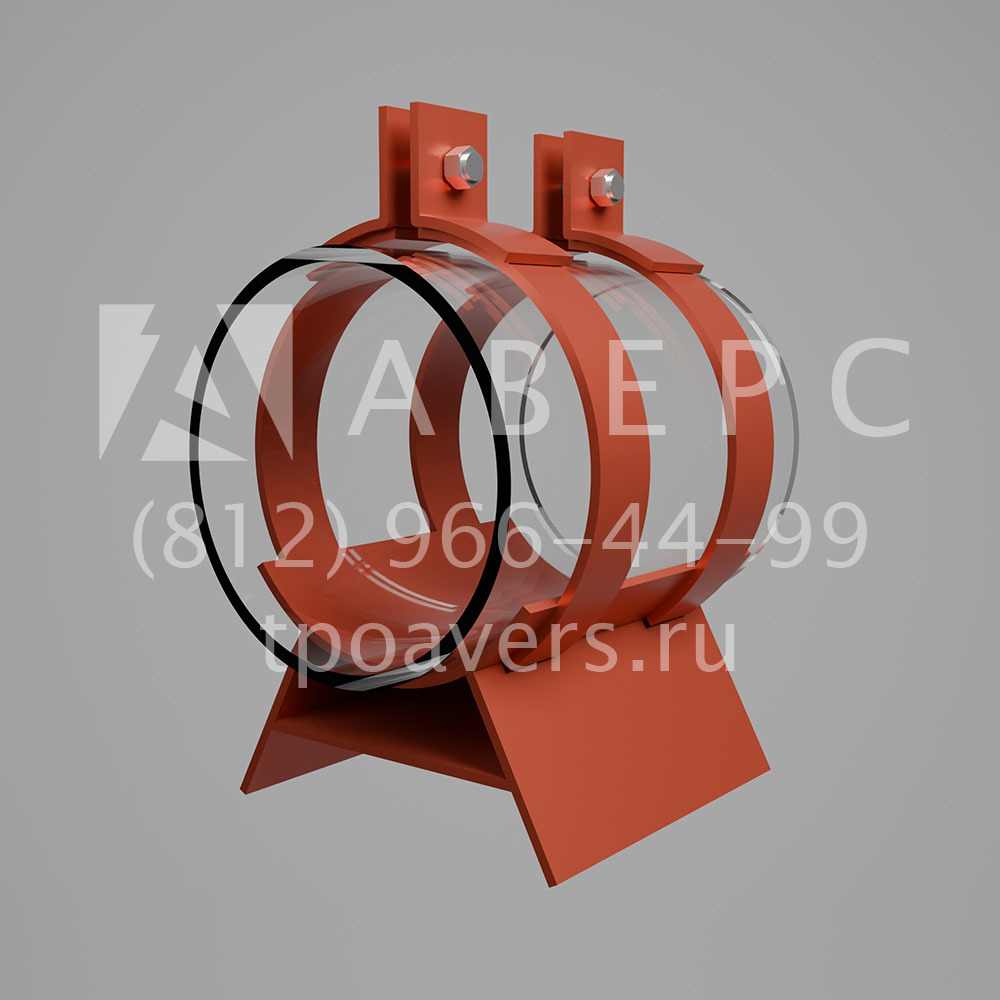

Скользящая опора в футляре ФСО1 133/200/426

Описание и область применения

Скользящие подкладные опоры в футляре ФСО1 133/200/426 по серии 1-487-1997.01.000 применяют на прямолинейных участках трубопроводов. Футляром для такой прокладки является стальная труба, размеру футляра соответствует последнее значение. Данная опора предотвращает возможность соприкосновения трубы теплоносителя с футляром. Такие опоры часто применяются для бесканальной прокладки, где необходим футляр (места под дорожным полотном, в места для заезда тяжеловесного транспорта, на пешеходных зонах бесканальную прокладку можно осуществлять без футляра).

Прокладка труб в футлярах применяется под проездами, площадями, автомагистралями, при пересечение с трамвайными и железнодорожными путями, в районах с плотной застройкой, при большой насыщенности зоны прокладки подземными коммуникациями. Футляры устанавливаются на подготовленное и уплотненное песчаное основание, трубы укладываются и протаскиваются на скользящих хомутовых опорах. Перед протаскиванием труб в футляры опоры устанавливаются на трубопроводы без нарушения заводской изоляции. Футляром для такой прокладки является стальная труба, размеру футляра соответствует последнее значение.

Опоры ФСО1 133/200/426 - скользящая подкладная опора в футляре, предназначена для установки на прямолинейном участке трубопровода подземной прокладки для его фиксации на определенной высоте с возможностью продольного движения для компенсации температурного расширения или сжатия, а также вибрационных воздействий. Опоры ФСО1 защищают от повреждений теплоизоляционное покрытие трубопровода и обеспечивают продольное перемещение трубопровода от температурных деформаций и вибраций там, где оно предусмотрено проектом.

Опоры воспринимают только вертикальные нагрузки от массы теплотрасс. Кроме того опоры ФСО1 компенсируют различные технические недочеты проектирования и строительства теплотрасс. Для лучшей работы нередко снабжаются дополнительной защитой от коррозии и блуждающих токов. Опоры ФСО1 изготавливаются из горячекатаного листа, с помощью гильотинной резки и хомутов. Крепление держателей производится с помощью болтов и гаек, на готовую скользящую опору наносят защитное покрытие.
