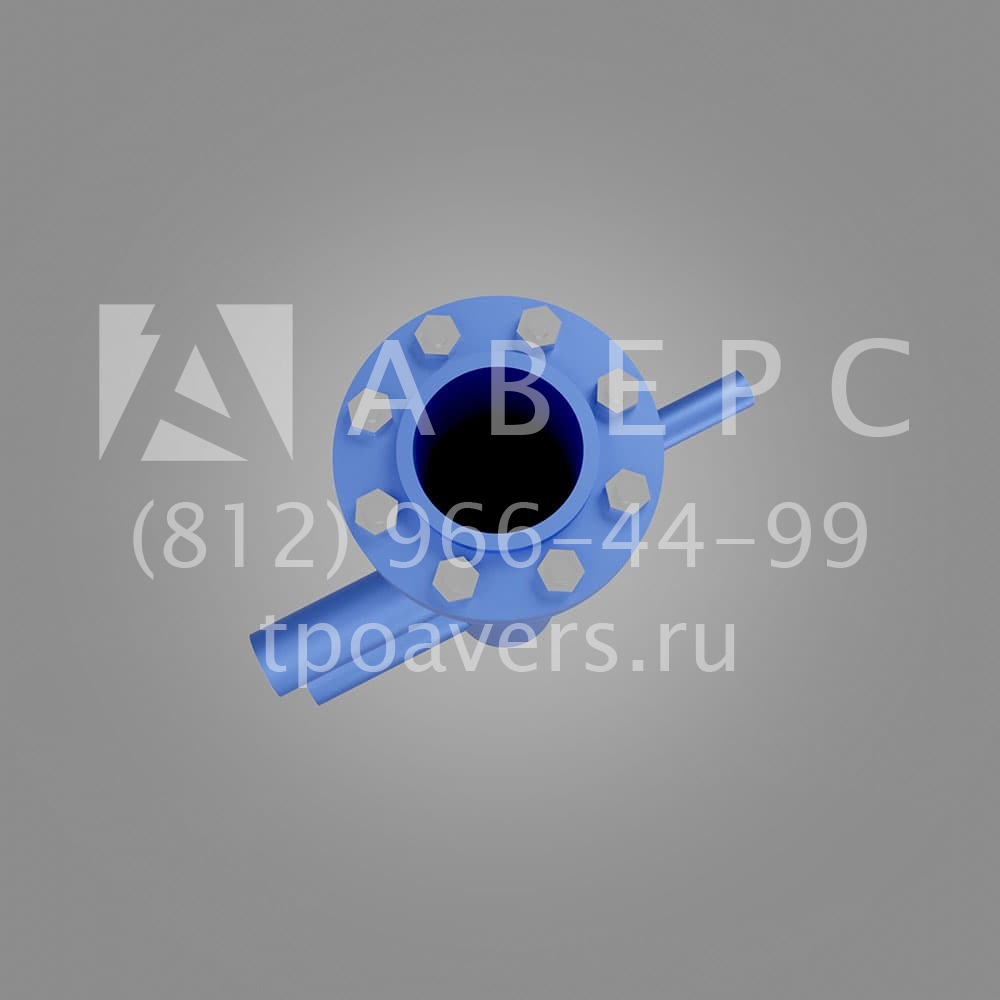

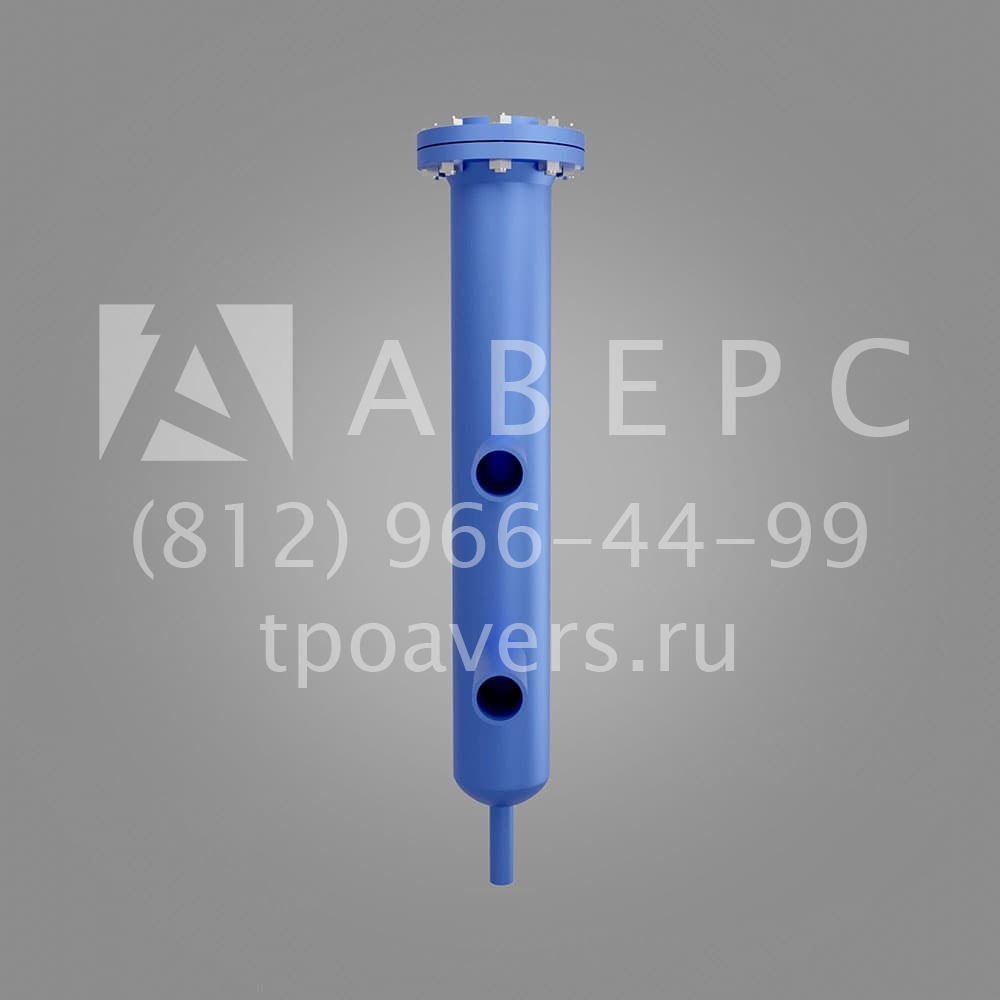

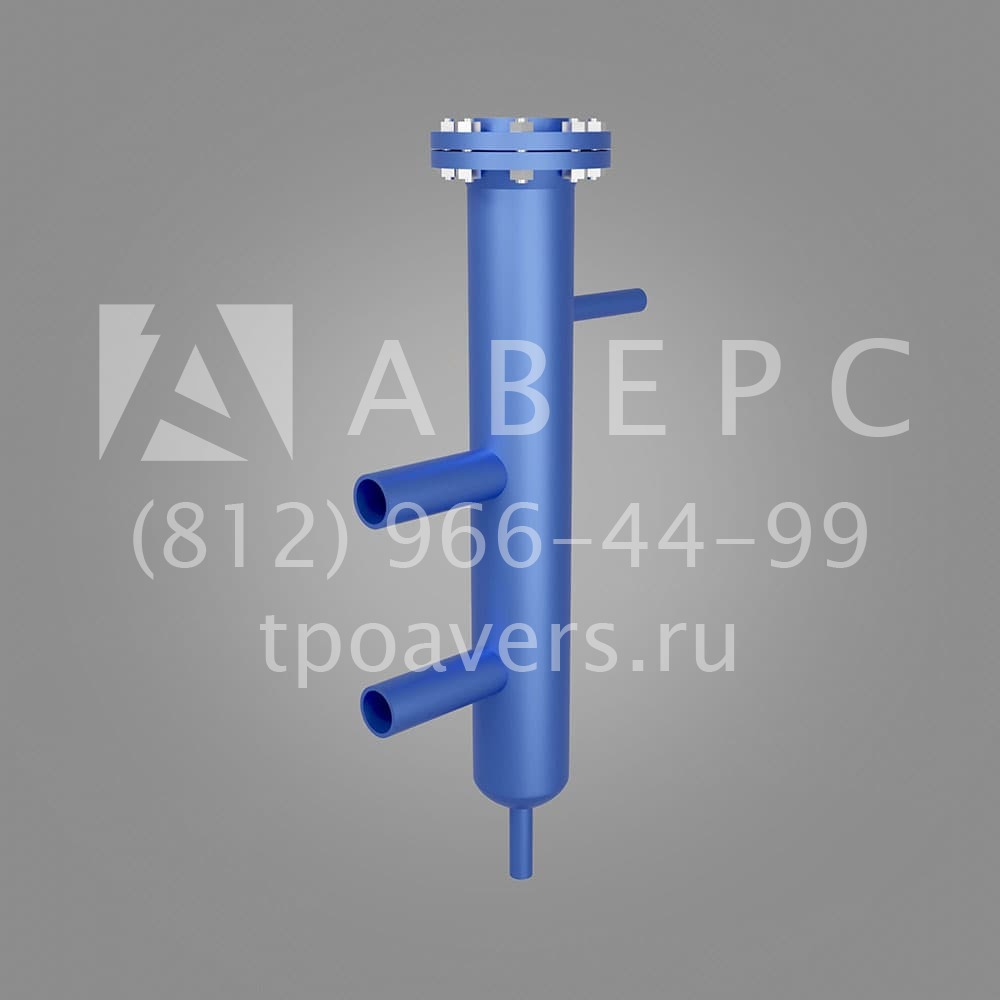

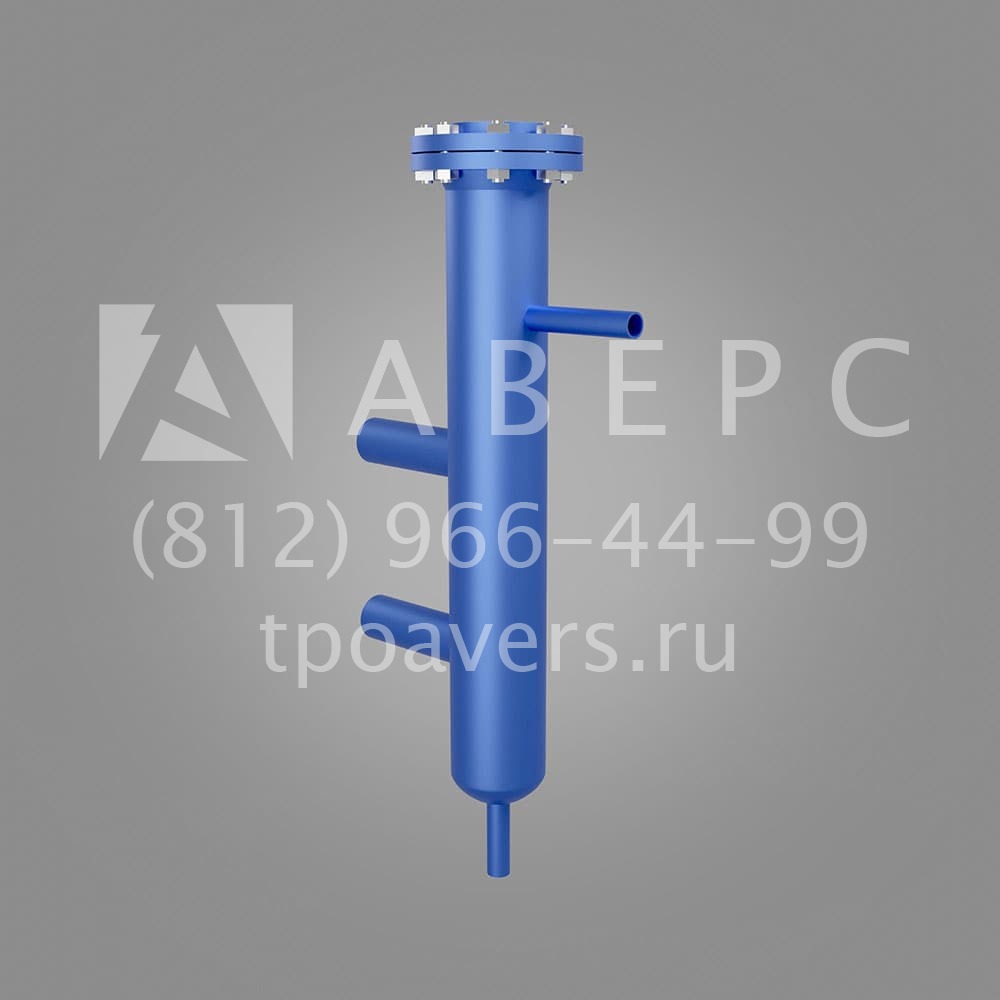

Камера уровнемерная выносная КУВ-II-4000-40

Описание и область применения

Камера уровнемерная выносная КУВ-II-4000-40 - это устройство, предназначенное для измерения уровня вне оборудования. В основе работы камер уровня лежит принцип соединения сосудов. Такое соединение обеспечивает совпадение уровня жидкости в удаленной камере с уровнем в основной емкости. Камера уровня состоит из корпуса, двух соединительных фитингов (для подключения к рабочему блоку с помощью резьбовых, фланцевых или сварных соединений), вспомогательного фитинга и сливного патрубка. Последние два могут отсутствовать в некоторых модификациях. Датчик уровня устанавливается и монтируется при необходимости. Кроме того, выносная камера может быть оснащена нагревательными устройствами, теплоотводящими заглушками, опорами и крепежными элементами.

При установке в выносной камере датчик не подвержен механическим воздействиям жидкости, которые могут нарушить точность измерений. Это актуально, например, когда жидкость в основном резервуаре вращается или кипит. Использование выносных камер также оправдано при наличии в основном резервуаре сильных газов. Недостатком установки уровнемеров в выносных камерах является то, что диапазон измерений ограничен размерами камеры. Кроме того, соединения необходимо регулярно чистить и продувать, чтобы предотвратить засорение и загрязнение. Выносные камеры также доступны из нержавеющей стали 12Х17Н10Т, стали 20 и стали 09Г2С. Благодаря камере КУВ измерение уровня можно проводить во время работы оборудования, не останавливая производство. Выносная камера изготавливается в соответствии с Т-ММ-04-06 (сборник внутренних типовых чертежей, определяющих унификацию технических решений в проектах с применением уровнемеров буйкового типа).

Также по чертежам заказчика могут быть изготовлены камеры. Камера КУВ предназначена для работы при давлении от 2,5 до 16,0 МПа, температуре рабочей среды от минус 196 до плюс 600 C и рабочей длине от 200 до 6000 мм. Материал корпуса выбирается в зависимости от типа и агрессивности среды; основные области применения камеры КУВ - водоснабжение и водоподготовка. При наличии в емкости или оборудовании различных устройств: мешалок, перегородок, фильтрующих сеток и т.д., камера измерения уровня используется для измерения границы раздела сред на нижних уровнях и верхних (легких) средах, например, в электродных дегидраторах и сепараторах. Измерительная камера КУВ состоит из корпуса (камеры) и соединительных элементов (патрубок, фланец). Камера устанавливается на резервуар.

Соединительный элемент с осью выносной камеры может быть расположен сбоку, сверху или снизу. Возможны фланцевые, резьбовые и сварные соединения. Таким образом, разгрузочная камера и резервуар образуют соединенную емкость. Благодаря принципу сопряженной емкости уровень жидкости в резервуаре и выносной камере будет одинаковым, поэтому уровень заполнения резервуара можно определить, измерив уровень жидкости в выносной камере. Как правило, датчики устанавливаются на фланец в верхней части выносной камеры, но камера может быть доукомплектована заглушающим фланцем с резьбовыми бобышками для подключения резьбового оборудования. Помимо измерения уровня, выносная камера может использоваться для измерения температуры, избыточного давления и перепада давления.
