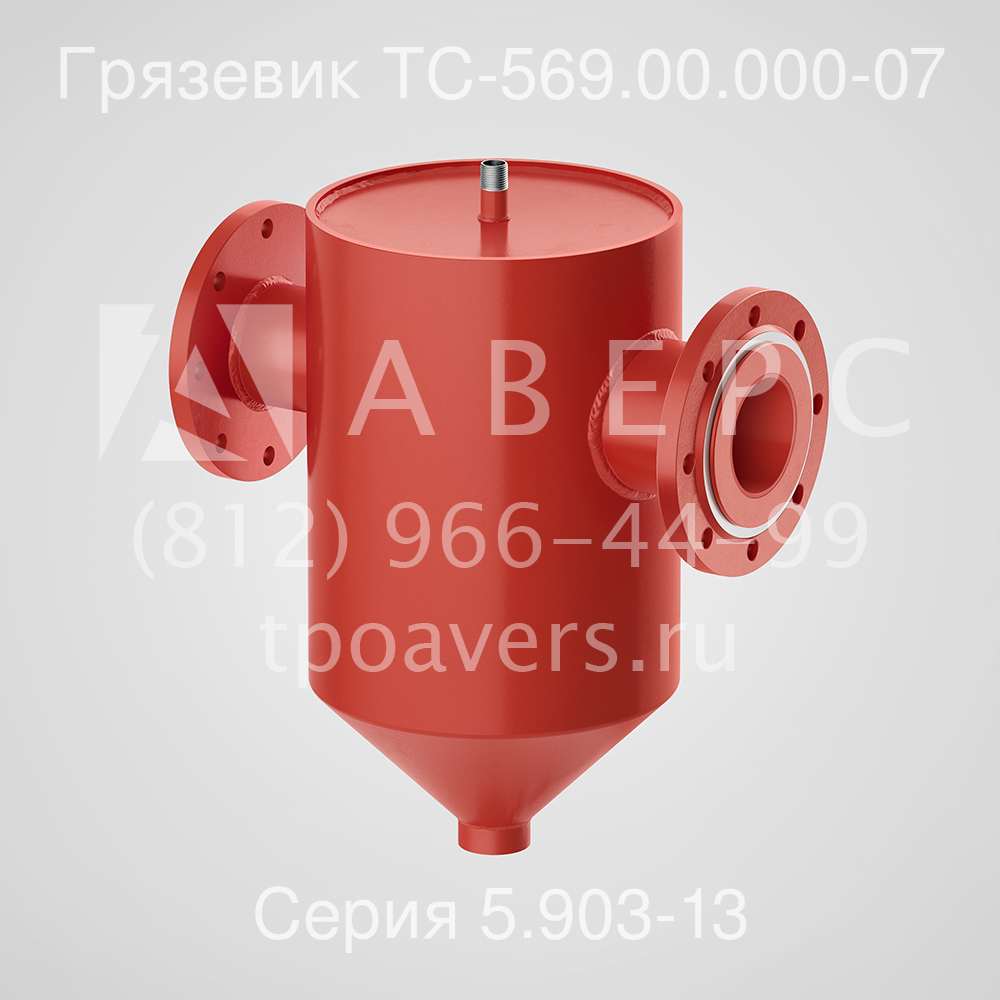

Грязевик абонентский ТС-569.00.000-07 Ду 200 Ру 2,5 МПа

Грязевики абонентские Ду 200 Ру 2,5 МПа ТС-569.00.000-07 Серия 5.903-13 Выпуск 5 предназначены для фильтрации или очистки от крупных и средних взвешенных частиц в трубопроводах водяных сетей. Устанавливаются в элеваторных узлах, тепловых вводах зданий различного назначения и котельных.

Грязевик абонентский ТС-569.00.000-07 Ду 200 Ру 2,5 МПа - вид 2

Грязевик абонентский ТС-569.00.000-07 Ду 200 Ру 2,5 МПа - вид 3

Грязевик абонентский ТС-569.00.000-07 Ду 200 Ру 2,5 МПа - вид 4

Основные технические характеристики:

Условный диаметр, Ду : 200
Рабочее давление Ру, МПа : 2,5
Диаметр корпуса, Dн мм : 530
Патрубок входа, Dн1 мм : 219
Патрубок выхода, Dн2 мм : 273
Высота грязевика, Н1 мм : 1168
Производительность, т/ч : 159
Масса, кг : 266

Заказать Есть в наличии

Грязевик абонентский ТС-569 Серия 5.903-13. Паспорт. Руководство по эксплуатации

100 out of 100 based on 24 user ratings

Описание
Чертеж
Таблица подбора
Наши отгрузки

Описание и область применения

Грязевики абонентские Ду 200 Ру 2,5 МПа ТС-569.00.000-07 Серия 5.903-13 Выпуск 5 предназначены для очистки воды от взвешенных частиц, грязи и других примесей, и защиты тем самым теплотехнического оборудования (теплообменных аппаратов, насосов, регулирующей автоматики и других элементов) в системах отопления и водоснабжения. Грязевики для систем отопления внешне представляют собой узел расширения трубопровода с фильтрацией воды специальной сеткой и изменением ее направления. Под сеткой осуществляется отсечение, выпадение в осадок и последующее накопление средних и крупных взвешенных частиц. Грязевик абонентский Ду 200 Ру 2,5 МПа с диаметром патрубка на входе Дн 219 мм и рабочим давлением Ру 2,5 МПа. Устанавливаются грязевики абонентские в составе узлов управления системами отопления, горячего водоснабжения, в составе элеваторных узлов, тепловых вводах зданий различного назначения и котельных, а также узлах учета (тепловые, водомерные и элеваторные УТЭ). Фильтрация воды осуществляется за счет резкого снижения скорости движения воды в корпусе грязевика, в результате чего посторонние частицы оседают на дне. Окончательная очистка жидкости осуществляется за счет закрепленного на выходном патрубке грязевика сетчатого фильтра. Установка и обслуживание Установка и обвязка абонентского грязевика должна быть выполнена таким образом, чтобы обеспечивалась возможность осмотра, ремонта, очистки. После установки грязевика необходимо произвести гидравлические испытания (опрессовку) системы. После этого производится промывка линии. Во время эксплуатации грязевика абонентского нужно проводить контрольный замер гидравлического сопротивления на линии по показаниям манометров на входе и выходе грязевика. В случае превышения допустимого значения, указанного в паспорте гидравлического сопротивления, следует разобрать и очистить грязевик от скопившихся отложений. Грязевик изготавливается из стали ст20. По желанию заказчика также возможно изготовление из стали марок 09Г2С и 12Х18Н10Т. В качестве защитного покрытия используется грунт ГФ-021. При необходимости возможно цинкование. Грязевик не входит в перечень продукции подлежащей обязательной сертификации, предусмотренной Таможенным союзом ЕврАзЭС, а также требованиями действующих на настоящий момент технических регламентов Российской Федерации и Таможенного союза.

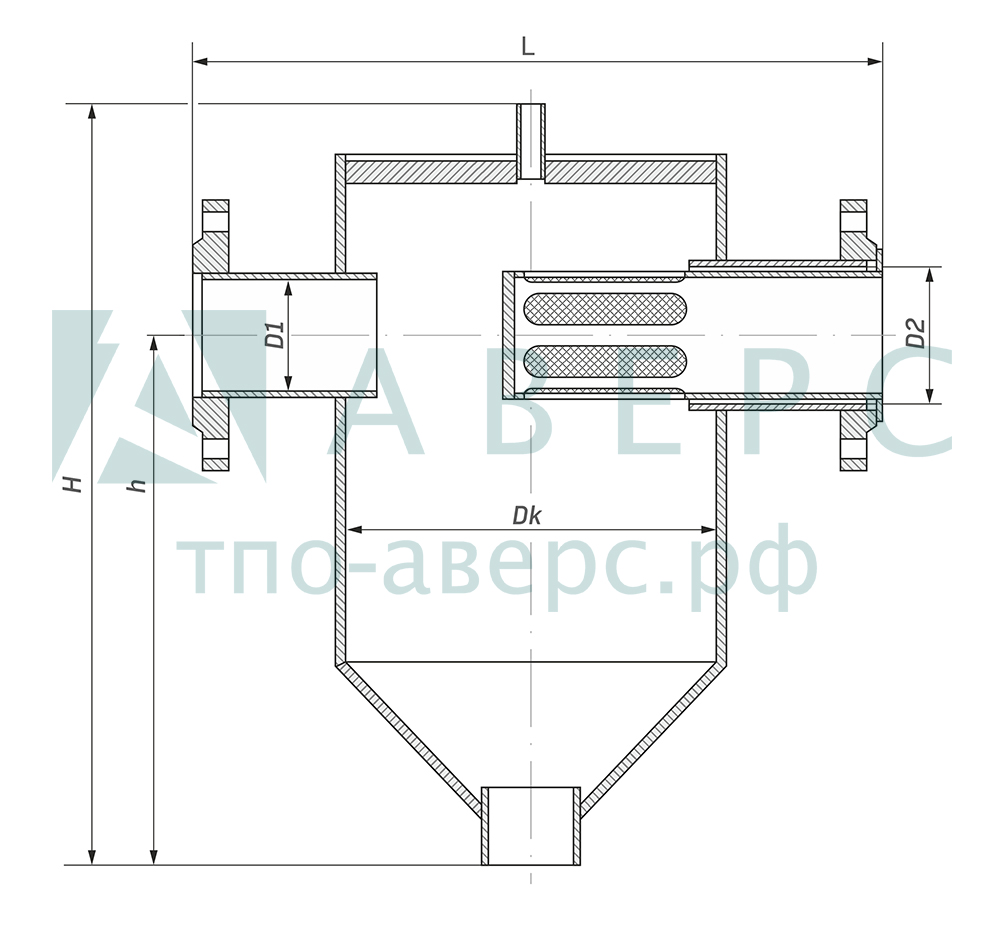

Грязевик абонентский ТС-569 Серия 5.903-13

Обозначение	Ду, мм	Ру, МПа	Dk	D1	D2	H	L	h	Q, т/ч	Масса, кг
Грязевик ТС-569.00.000	40	2,5	159	45	57	310	390	230	6,4	17
Грязевик ТС-569.00.000-01	50	2,5	159	57	76	360	390	260	10	19
Грязевик ТС-569.00.000-02	65	2,5	219	76	89	440	470	310	19	30
Грязевик ТС-569.00.000-03	80	2,5	219	89	108	475	480	345	26	35
Грязевик ТС-569.00.000-04	100	2,5	325	108	133	580	600	420	40	69
Грязевик ТС-569.00.000-05	125	2,5	325	133	159	640	610	440	63	79
Грязевик ТС-569.00.000-06	150	2,5	426	159	219	825	730	520	90	104
Грязевик ТС-569.00.000-07	200	2,5	530	219	273	1 055	870	670	170	196
Грязевик ТС-569.00.000-08	40	1,6	159	45	57	310	390	230	6,4	15
Грязевик ТС-569.00.000-09	50	1,6	159	57	76	360	390	260	10	17
Грязевик ТС-569.00.000-10	65	1,6	219	76	89	440	470	310	19	29
Грязевик ТС-569.00.000-11	80	1,6	219	89	108	475	480	345	26	32
Грязевик ТС-569.00.000-12	100	1,6	325	108	133	580	600	420	40	63
Грязевик ТС-569.00.000-13	125	1,6	325	133	159	640	610	440	63	74
Грязевик ТС-569.00.000-14	150	1,6	426	159	219	825	730	520	90	116
Грязевик ТС-569.00.000-15	200	1,6	530	219	273	1 055	870	670	170	208

Таблица подбора

Модель	Условный диаметр, Ду	Рабочее давление Ру, МПа	Диаметр корпуса, Dн мм	Патрубок входа, Dн1 мм	Патрубок выхода, Dн2 мм	Высота грязевика, Н1 мм	Производительность, т/ч	Масса, кг
Грязевик абонентский ТС-569.00.000 Ду 40 Ру 2,5 МПа	40	2,5	159	45	57	406	6	17
Грязевик абонентский ТС-569.00.000-01 Ду 50 Ру 2,5 МПа	50	2,5	159	57	76	456	10	19
Грязевик абонентский ТС-569.00.000-02 Ду 65 Ру 2,5 МПа	65	2,5	219	76	89	534	18	30
Грязевик абонентский ТС-569.00.000-03 Ду 80 Ру 2,5 МПа	80	2,5	219	89	108	569	26	36
Грязевик абонентский ТС-569.00.000-04 Ду 100 Ру 2,5 МПа	100	2,5	325	108	133	662	40	69
Грязевик абонентский ТС-569.00.000-05 Ду 125 Ру 2,5 МПа	125	2,5	325	133	159	732	58	78
Грязевик абонентский ТС-569.00.000-06 Ду 150 Ру 2,5 МПа	150	2,5	426	159	219	933	89	118
Грязевик абонентский ТС-569.00.000-07 Ду 200 Ру 2,5 МПа	200	2,5	530	219	273	1168	159	266
Грязевик абонентский ТС-569.00.000-08 Ду 40 Ру 1,6 МПа	40	1,6	159	45	57	406	6	16
Грязевик абонентский ТС-569.00.000-09 Ду 50 Ру 1,6 МПа	50	1,6	159	57	76	456	10	19
Грязевик абонентский ТС-569.00.000-10 Ду 65 Ру 1,6 МПа	65	1,6	219	76	89	534	18	29
Грязевик абонентский ТС-569.00.000-11 Ду 80 Ру 1,6 МПа	80	1,6	219	89	108	569	26	33
Грязевик абонентский ТС-569.00.000-12 Ду 100 Ру 1,6 МПа	100	1,6	325	108	133	662	40	62
Грязевик абонентский ТС-569.00.000-13 Ду 125 Ру 1,6 МПа	125	1,6	325	133	159	732	58	70
Грязевик абонентский ТС-569.00.000-14 Ду 150 Ру 1,6 МПа	150	1,6	426	159	219	933	89	114
Грязевик абонентский ТС-569.00.000-15 Ду 200 Ру 1,6 МПа	200	1,6	530	219	273	1168	159	201
