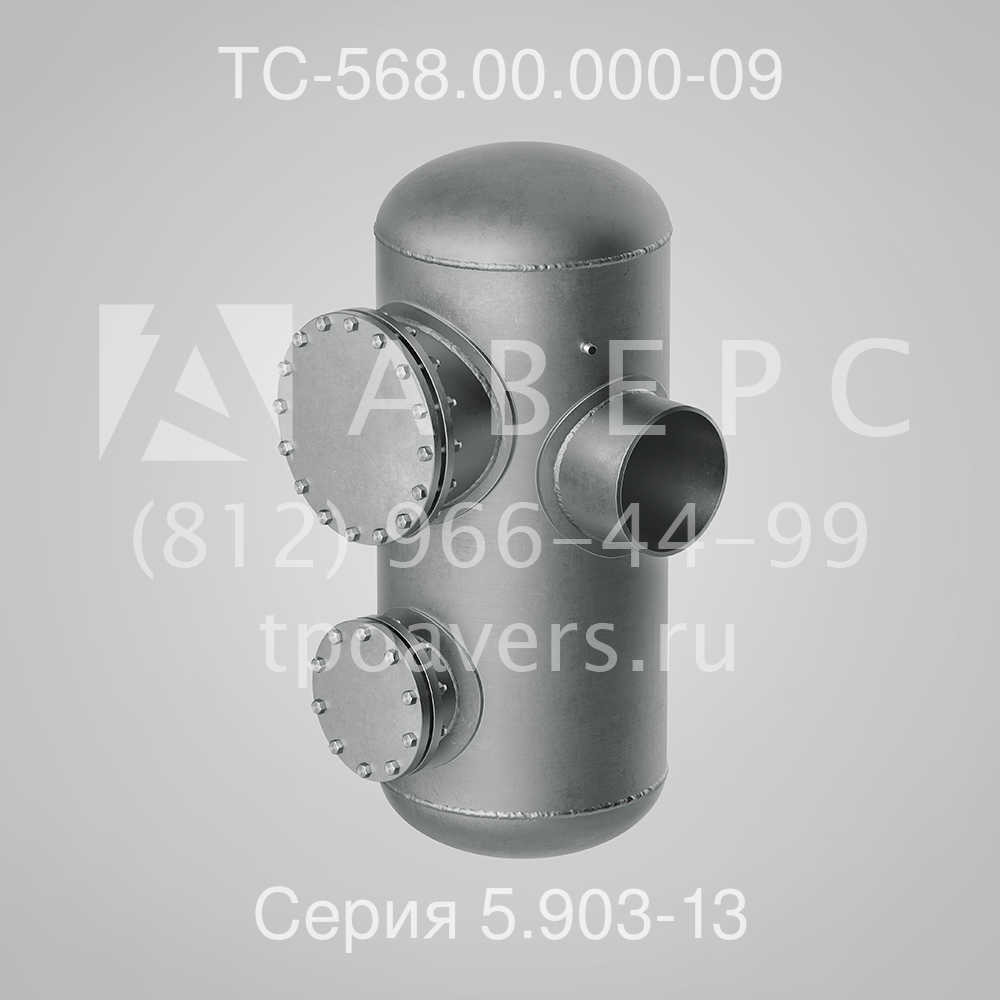

Грязевик вертикальный ТС-568.00.000-09
|
|
Основные технические характеристики:
100
out of 100
based on 24 user ratings
|
- Описание
- Таблица подбора
- Наши отгрузки
Описание и область применения
Грязевик вертикальный Ду 600 Ру 1,6 МПа ТС-568.00.000-09 серии 5.903-13 выполняет функцию очистного сооружения и используются для фильтрации воды от крупных и средних взвешенных и всплывающих частиц в системах отопления, горячего и холодного водоснабжения. Грязевик ТС-568 серии 5.903-13 представляет собой узел расширения трубопровода в виде вертикального герметически закрытого бака с патрубками входа и выхода воды.
Грязевик вертикальный ТС-568.00.000-09 серии 5.903-13 изготавливается с присоединением к трубопроводу под приварку, диаметром патрубков входа и выхода воды Дн 630 мм и на рабочее давление Ру 1,6 МПа.
Принцип действия грязевика ТС-568 серии 5.903-13: вода, пройдя через входной патрубок попадает во внутреннюю полость корпуса, где ее скорость резко замедляется в связи с большим увеличением проходного сечения. Из-за падения скорости потока воды, взвешенные крупные частицы - песок, ил, окалина оседают на дно. Для улавливания более мелких частиц и дополнительного снижения скорости потока отверстие выходного патрубка закрыто сеткой.
В процессе эксплуатации требуется контролировать гидравлическое сопротивление по показаниям манометров до и после грязевика. В случае превышения значения гидравлического сопротивления, указанного в паспорте, необходимо произвести очистку грязевика от накопившихся отложений.
Так же вертикальные грязевики ТС-568 по заявке заказчика изготавливаются с фланцевым присоединением к трубопроводу.
Корпус грязевика изготавливается из сталей марки Ст20, Ст3, 09Г2С, нержавеющая сталь марки 12Х18Н10Т;
Материал фильтрующей сетки нержавеющая сталь марки 12Х18Н10Т.
Таблица подбора
| Модель | Ру, МПа | Ду, мм | Dk | Dн | H | h | L | l1 | Q, т/ч | Масса, кг | Цена |
|---|---|---|---|---|---|---|---|---|---|---|---|
| ТС-568.00.000 | 2,5 | 350 | 820 | 377 | 1 960 | 1 200 | 648 | 490 | 1 232 | 319 800 | |
| ТС-568.00.000-01 | 2,5 | 400 | 820 | 426 | 2 010 | 1 200 | 648 | 640 | 1 257 | 323 496 | |
| ТС-568.00.000-02 | 2,5 | 500 | 920 | 530 | 2 110 | 1 340 | 718 | 1 000 | 1 567 | 410 100 | |
| ТС-568.00.000-03 | 2,5 | 600 | 1 020 | 630 | 2 270 | 1 500 | 798 | 1 440 | 1 927 | 496 008 | |
| ТС-568.00.000-04 | 2,5 | 700 | 1 220 | 720 | 2 460 | 1 700 | 898 | 1 960 | 2 784 | 683 976 | |
| ТС-568.00.000-05 | 2,5 | 800 | 1 220 | 820 | 2 560 | 1 800 | 948 | 2 560 | 2 924 | 694 920 | |
| ТС-568.00.000-06 | 1,6 | 350 | 820 | 377 | 1 910 | 1 200 | 628 | 490 | 1 042 | 193 815 | |
| ТС-568.00.000-07 | 1,6 | 400 | 820 | 426 | 1 960 | 1 200 | 628 | 640 | 1 054 | 196 057 | |
| ТС-568.00.000-08 | 1,6 | 500 | 920 | 530 | 2 060 | 1 340 | 698 | 1 000 | 1 107 | 248 544 | |
| ТС-568.00.000-09 | 1,6 | 600 | 1 020 | 630 | 2 200 | 1 500 | 778 | 1 440 | 1 627 | 300 605 | |
| ТС-568.00.000-10 | 1,6 | 700 | 1 220 | 720 | 2 390 | 1 700 | 878 | 1 960 | 2 256 | 414 528 | |
| ТС-568.00.000-11 | 1,6 | 800 | 1 220 | 820 | 2 490 | 1 800 | 928 | 2 560 | 2 384 | 468 312 | |
| ТС-568.00.000-12 | 1,6 | 900 | 1 420 | 920 | 2 660 | 2 000 | 1 028 | 3 240 | 3 346 | 755 448 | |
| ТС-568.00.000-13 | 1,6 | 1 000 | 1 420 | 1 020 | 2 760 | 2 000 | 1 028 | 4 000 | 3 507 | 808 418 |
