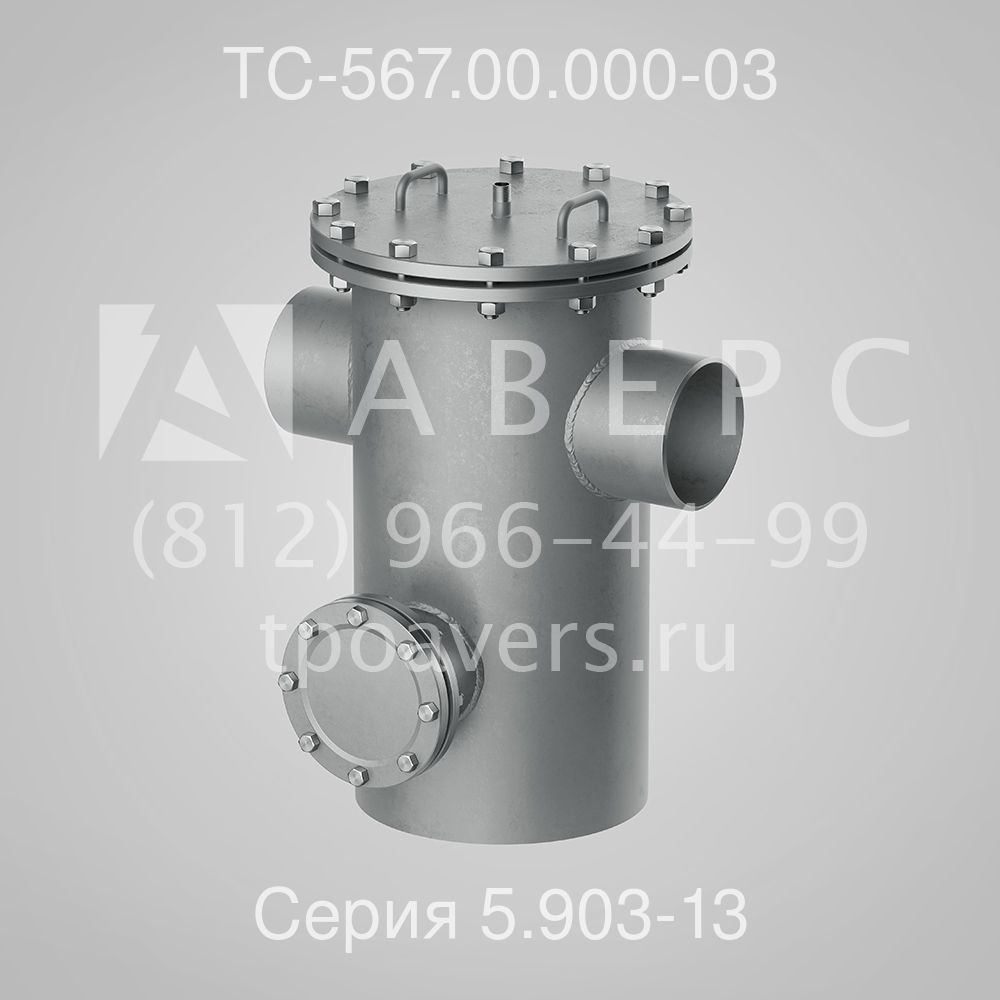

Грязевик вертикальный ТС-567.00.000-03
|
|
Основные технические характеристики:
100
out of 100
based on 24 user ratings
|
- Описание
- Таблица подбора
- Наши отгрузки
Описание и область применения
Грязевики Ду 200 Ру 1,6 МПа ТС-567.00.000-03 Серии 5.903-13 представляют собой сетчатый фильтр, выполненный в вертикальном исполнении с присоединением под приварку. Грязевики ТС-567 выполняют функцию очистного сооружения и используются для фильтрации воды от крупных и средних взвешенных и всплывающих частиц в системах отопления, горячего и холодного водоснабжения.
Грязевик вертикальный Ду 200 Ру 1,6 МПа ТС-567.00.000-03 с диаметром патрубков Дн 219 мм и давлением Ру 1,6 МПа.
Вертикальный грязевик ТС-567 изготавливается из углеродистой стали и состоит из следующих элементов: цилиндрический корпус; нижнее плоское днище с усилением в виде стальных ребер; верхняя съемная крышка в виде фланца и фланцевой заглушки, стянутые крепежом; патрубки входа и выхода воды, изготовленные под приварку; сетчатый фильтр из нержавеющей стали; люк с фланцевой заглушкой для очистки шламовой камеры.
Принцип действия вертикального грязевика ТС-567
Принцип работы вертикального грязевика ТС-567.00.000-03 состоит в изменении направления движения потока воды, при котором крупные и средние частицы оседают в нижней части грязевика, а вода, пройдя через сетчатый фильтр, выводится из него. При увеличении гидравлического сопротивления в вертикальном грязевике ТС 567 до показателей, указанных в проектной документации к системе отопления, требуется произвести очистку шламовой камеры от скопившихся отложений.
Таблица подбора
| Модель | Ру, МПа | Ду, мм | Dk | Dн | H | h | L | S1 | Q, т/ч | Масса, кг | Цена |
|---|---|---|---|---|---|---|---|---|---|---|---|
| ТС-567.00.000 | 2,5 | 200 | 426 | 219 | 971 | 720 | 7 | 160 | 310 | 71 604 | |
| ТС-567.00.000-01 | 2,5 | 250 | 530 | 273 | 1 201 | 840 | 8 | 250 | 502 | 102 876 | |
| ТС-567.00.000-02 | 2,5 | 300 | 630 | 325 | 1 327 | 980 | 10 | 360 | 730 | 137 232 | |
| ТС-567.00.000-03 | 1,6 | 200 | 426 | 219 | 961 | 720 | 7 | 160 | 260 | 60 672 | |
| ТС-567.00.000-04 | 1,6 | 250 | 530 | 273 | 1 191 | 840 | 8 | 250 | 421 | 87 180 | |
| ТС-567.00.000-05 | 1,6 | 300 | 630 | 325 | 1 311 | 980 | 10 | 360 | 656 | 118 308 |
